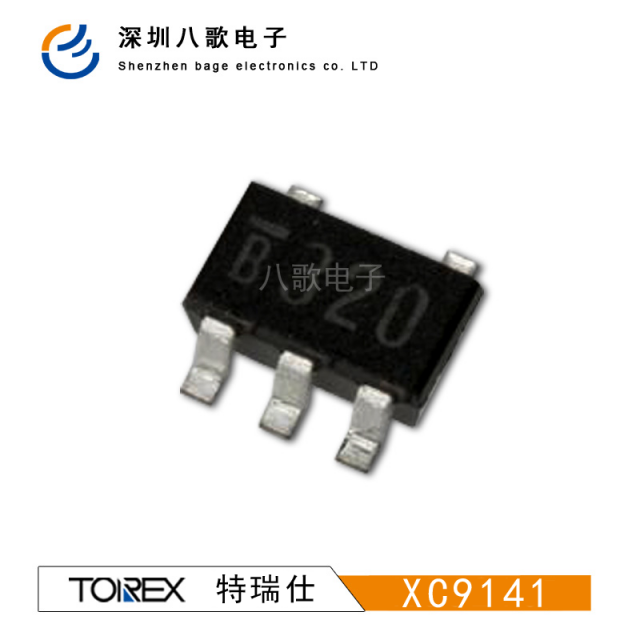

XC9141系列产品是内置了0.3Ω(TYP.)N沟道驱动晶体管,及0.4Ω(TYP.)P沟道同步整流开关晶体管的升压同步整流DC/DC转换器。通过减小内置晶体管的开路电阻，能高效率地提供最大0.8A的稳定电流。
当输出电压为3.3V,100Ω时，从输出电压VIN=0.9V即可启动，适用于只用1节碱性或镍氢电池的机器。可以在1.8V～5.5V(±2.0%)的范围内，以0.1V的间隔设定输出电压。内置了1.2MHz和3MHz的振荡器，可以选择最适用于应用目的的频率。
待机模式时，A/D型通过CL放电功能，高速降低输出电压，并防止输出设备的误动作。B/E型通过旁路开关功能，导通输入和输出，可驱动RTC等设备。C/F型通过负载切断功能，切断输入和输出的导通，可与其他电源并联。
| 输入电压范围 | 0.65V～6.0V |
|---|---|
| 输出电压范围 | 1.8V～5.5V(0.1V间隔) |
| 工作频率 | 1.2MHz(±15%) 3.0MHz(±20%) |
| 输入电流 | 0.8A |
| 输出电流 | 500mA@VOUT=5.0V, VBAT=3.3V(TYP.) 350mA@VOUT=3.3V, VBAT=1.8V(TYP.) |
| 控制方式 | PWM固定控制 |
| 快速负载瞬态响应 | 100mV@VOUT=3.3V, VBAT=1.8V IOUT=1mA→200mA(tr=5μs) |
| 保护电路 | 限定过电流 积分闩锁方式(D,E,F类型) 输出短路保护(D,E,F类型) |
| 功能 | 带软启动 切断负载(A,C,D,F) CL自动放电功能(A,D) 旁路开关(B,E) |
| 工作温度范围 | -40℃～+85℃ |
| 适应环保要求 | 与EU RoHS规格对应、无铅 |
