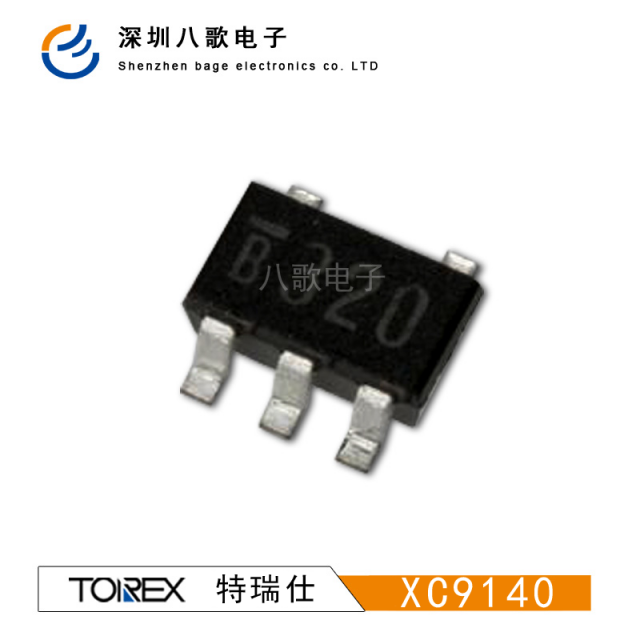

XC9140系列产品是对应陶瓷电容,内置了0.6Ω(TYP.)N-沟道驱动晶体管及0.65Ω(TYP.)P-沟道同步整流开关晶体管的升压同步整流DC/DC转换器。由于采用了PFM控制，从而实现了低消耗电流，是最适合于重视高效率的便携式产品的应用。
当输出电压为3.3V，输出电流为1mA时，输入电压可以从VBAT=0.9V开始启动，适用于只用1支碱性电池或镍-金属氢化物电池即可启动的应用。输出电压在1.8V～5.0V (±2.0%)的范围内，能以0.1V的间隔设定。
备有切断负载功能，在停机时，切断输入与输出的导通状态(XC9140A)和备有旁路模式功能使输入与输出呈导通状态(XC9140C)。
还可选择附带UVLO(Undervoltage Lock Out)功能的产品(正在研发中)，当输入电压过低时，可停止IC工作，以防止电池液体泄漏。备有UVLO解除电压为2.15V (±3.0%)的标准产品，还有1.65V～2.2V范围内以0.1V为设定间隔的客户定制产品。
| 输入电压范围 | 0.9V~5.5V |
|---|---|
| 输出电压范围 | 1.8V~5.0V(±2.0%),0.1V间隔VOUT品 |
| 输出电流 | 100mA@VOUT=3.3V, VBAT=1.8V(TYP.) |
| 内置驱动器 | 0.6Ω(N-ch驱动晶体管) 0.65Ω(P-ch驱动器) |
| 消耗电流 | 6.3μA(VBAT=VOUT+0.5V) |
| 控制方式 | PFM控制 |
| 快速负载瞬态响应 | 50mV@VOUT=3.3V, VBAT=1.8V, IOUT=1→100mA |
| PFM开关电流 | 350mA |
| 功能 | 切断负载 旁路模式 UVLO 突入电流防止功能 对应陶瓷电容 |
| 工作温度范围 | -40℃～+85℃ |
| 适应环保要求 | 与EU RoHS规格对应、无铅 |
