XC9136系列产品是内置了0.2Ω(TYP.)N-沟道驱动器晶体管,及0.2Ω(TYP.)P-沟道同步整流开关晶体管的升压同步整流DC/DC转换器。由于降低了内置晶体管的导通电阻，能高效率稳定地提供最大1.0A为止的电流。
从输入电压VIN=0.9V开始，启动时33Ω负载电阻的输出电压能达到3.3V，能用于1只碱性或镍氢电池的仪器。
负载切断功能可以在关机时切断输入和输出之间的导通状态。
输出电压范围在1.8V～5.0V(±2.0%)，备有能以0.1V间隔设定VOUT的产品。具有UVLO的解除电压为0.85V(±6.0%),1.6V(±3.0%)两种类型的标准产品，此外，还能在0.9V～3.0V的范围内为客户特别设定。
| 输入电压范围 | 0.65V～5.5V |
|---|---|
| 输出电压范围 | 1.8V～5.0V(0.1V间隔VOUT品) |
| 工作频率 | 1.2MHz(±15%) |
| 输入电流 | 1.0A |
| 输出电流 | 500mA@VOUT=3.3V, VIN=1.8V(TYP.) |
| 控制方式 | PWM控制、PWM/PFM自动切换控制 |
| 快速负载瞬态响应 | 100mVVOUT=3.3V, VIN=1.8V, IOUT=1mA→200mA |
| 保护电路 | 过热关断,限定过电流,积分闩锁方式 |
| 功能 | 带软启动,负载切断,CL自动放电功能,拔出插头,UVLO |
| 容量 | 陶瓷电容 |
| 工作温度范围 | -40℃～+85℃ |

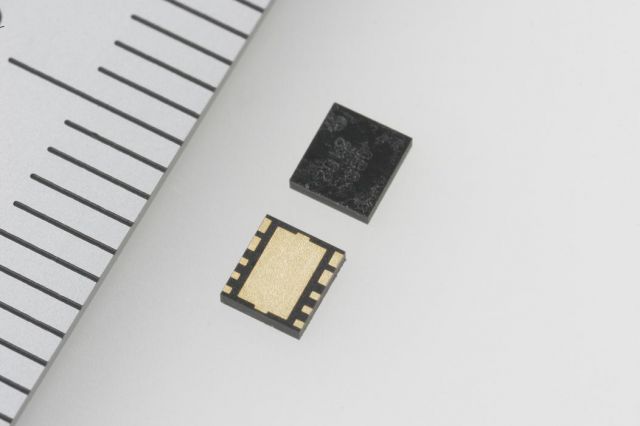

| 封装名称 | USP-10B | 引脚数 | 10 |
|---|---|---|---|
| 个/Reel | 3,000 | 外形尺寸（mm） | 2.6 x 2.9 x 0.6 |
