描述：

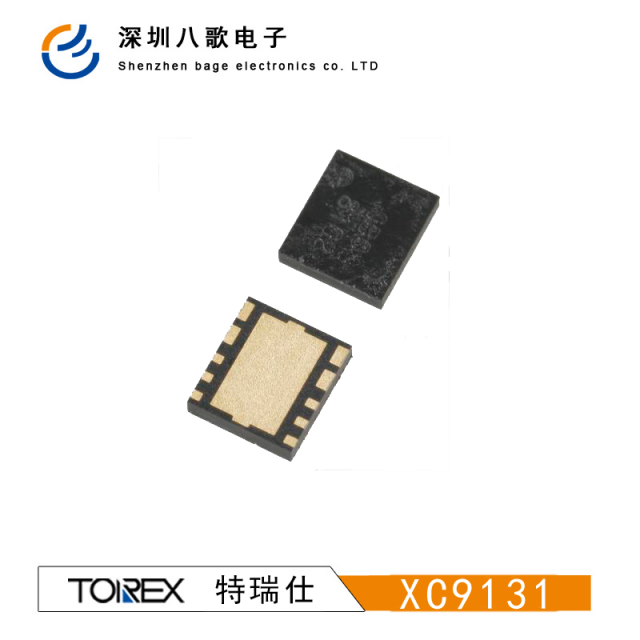

XC9131 系列是内置0.2 Ω (TYP.)Nch 驱动晶体管及0.2 Ω(TYP.)Pch同步整流开关晶体管的同步整流升压DC/DC转换器。
降低内置晶体管的导通阻抗能高效率稳定地提供最大1.0A的电源。从输入电压VIN＝0.9V开始，负载为33Ω阻抗启动时，输出电压能达到3.3V。能用于使用１个碱性或镍氢电池的设备。负载切断功能在停机时切断输入和输出的导通状态。内置0.5V(±10mV)的基准电压电源，使用外部元件能在1.8V～5.0V范围内设定输出电压。
特点：
| 输入电压范围 | 0.65V～5.5V |
|---|---|
| 输出电压范围 | 1.8V～5.0V(VFB＝0.50V±10mV能进行外部设定的FB产品) |
| 工作频率 | 1.2MHz(±15%) |
| 输入电流 | 1.0A |
| 输出电流 | 500mA@VOUT=3.3V, VIN=1.8V(TYP.) |
| 控制方式 | PWM控制、PWM/PFM自动切换控制 |
| 快速负载瞬态响应 | 100mVVOUT=3.3V、VIN=1.8V、IOUT=1mA→200mA |
| 保护电路 | 过热关断、限定过电流 |
| 功能 | 带软启动、负载切断、CL自动放电、拔出插头 |
| 输出电容 | 陶瓷电容 |
