描述：

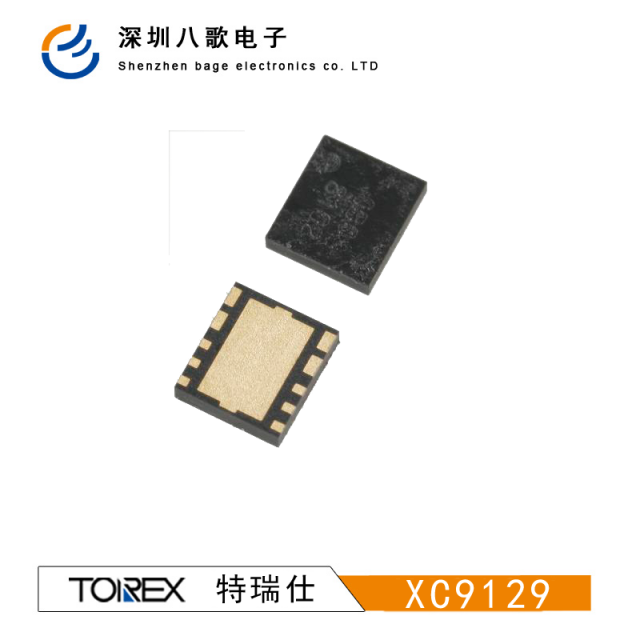

XC9129系列是内置0.2Ω的Nch驱动三级管,0.2Ω的Pch同步整流开关管的升压同步整流型DC/DC转换器。由于内置的三极管的导通阻抗很小，因此能高效,稳定地输出最大1.0A的电流。
开关频率高达1.2MHz，因而能选择小型的电感，适用于有高度限制和需要节省空间的应用。通过MODE端子，能选择PWM控制和PWM/PFM自动切换控制。在PWM/PFM自动切换控制的场合下，负载电流小的时候工作于开关损失小的PFM控制模式,负载电流大的时候自动切换到PWM控制模式，实现了全负载领域的高效率。
另外，内置了PWM控制和PFM控制平滑切换的电路，使得全负载领域内的输出电压纹波变得很小。在关断时，在输出端施加比输入电压高的电压的场合下，输入和输出处于绝缘的状态，此时可使用AC适配器并列来驱动。
特点：
| 输出电流 | 150mA@VOUT=3.3V VIN=0.9V/500mA@VOUT=3.3V VIN=1.8V |
|---|---|
| 输入电压范围 | 0.8V～6.0V |
| 输出电压范围 | 基准电压源0.45V±0.01V 1.8V到5.3V分压电阻任意设定 |
| 工作频率 | 1.2MHz(设定频率精度±15%) |
| 输入电流 | 1.0A |
| 最大限制电流 | 1.2A(MIN.)2.0A(MAX.) |
| 控制方式 | PWM控制、PWM/PFM控制可外部切换 |
| 保护电路 | 过热关断,积分闩锁方式(限定过电流) |
| 带软启动 | 内部固定5ms(TYP.) |
| 输出电容 | 陶瓷电容 |
| Error 输出功能 | N沟道开漏 |
