描述：

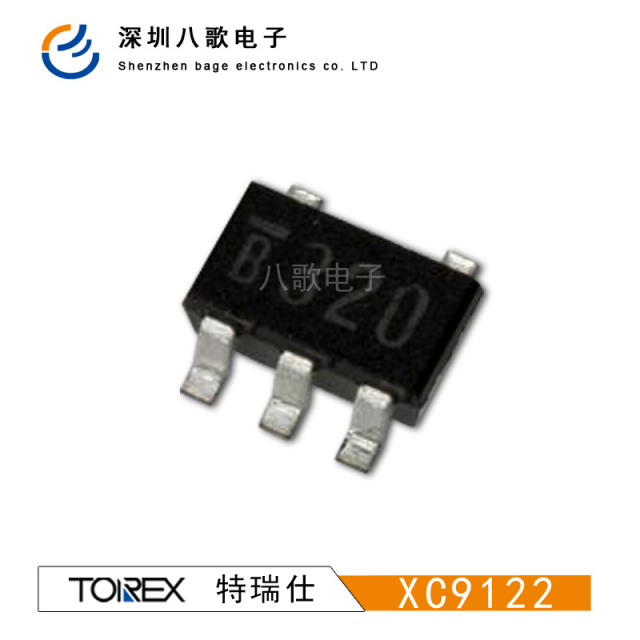

XC9122系列是PWM控制升压型控制器IC。由于最大占空比高达93%，该系列适用于高升压比应用，比如LCD面板和OELD。即使是高升压比，该系列依然能得到高效,稳定的电压。通过内置的0.9V (±2.0%)参考电压和外部分压电阻RFB1和RFB2，输出电压可以在1.5V到30V范围内自由设定。

由于使用了RSENSE来感应电流，可以使用陶瓷电容作为负载电容，有效减小了输出纹波和电路板面积。当处于待机模式（CE脚置低），所有电路被关断，芯片的消耗电流可降低至1.0μA或更小。

该芯片的过流限制电路用于监测FB引脚的纹波电压，当纹波电压超过250mV，芯片就停止工作。当把CE脚重新置高或者重新上电后芯片就能恢复工作。
