描述:

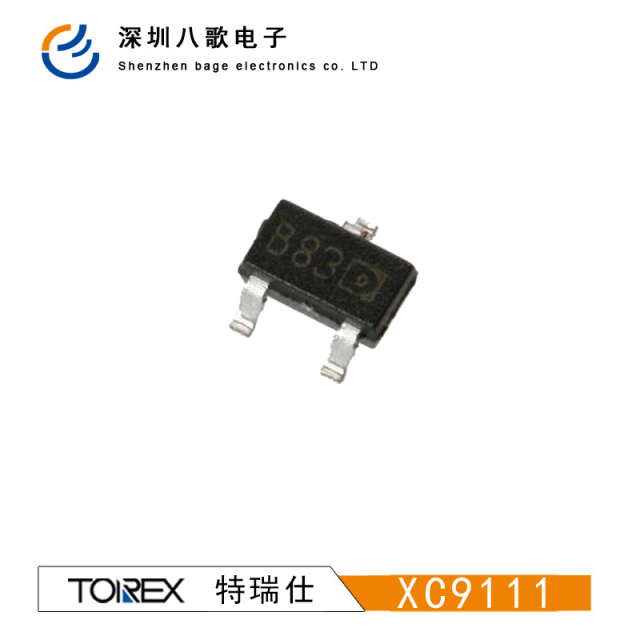

XC9111系列是PFM控制,CMOS工艺,能够低电压启动的DC/DC转换器芯片。
XC9111系列应用在便携通讯设备可极大地延长电池寿命。XC9111系列的C和E型内置了N沟道的开关管,其外部电路只用一个电感线圈,一个二极管和电容就可进行升压工作。当用于大电流输出时,可用XC9111系列的D和F型,这两种型号可外接三极管。
XC9111系列的输出电压是内部设定的,其范围是从1.5V到7.0V,间隔是0.1V(±2.5%)。XC9111系列的最大工作频率是100kHz。(在轻负载的情况下, XC9111系列的最大工作频率可达到180kHz。)
XC9111系列的C和D型提供了CE引脚,可在不需要升压工作时,使芯片停止工作,以降低功耗。XC9111系列的E和F型提供了VDD和VOUT引脚,使芯片的电源电压和输出电压分开。XC9111系列可随负载电流的大小变化,其占空比自动切换成75%或56%(VDD=3.3V)。
XC9111系列的D和F型应用时需外接三极管,可提供大电流输出。
特点:
工作电压范围 | 0.9V~10.0V |
---|---|
输出电压 | 1.5V~7.0V(0.1V间隔)(精度±2.5%) |
最大工作频率 | 100kHz(±15%),*180kHz(XC9111系列,轻负载时占空比:56%) |
内置N沟道三极管 | A/C/E |
内置N沟道三极管 | 2.5Ω(VDD=3.0V) |
需外接三极管 | B/D/F |
Lx的电压限制 | E型:>VDD=2.0V C型:>VOUT=2.0V |
