描述

WS3253是一款适用于低功率AC/DC电池充电器和电源适配器的高集成度和高性能的离线式PWM功率开关。

WS3253采用原边反馈技术，使系统应用中可以省去TL431和光耦，降低了成本。全电压输入范围内恒压精度能保持在±5%以内。
在CC控制时，通过CS端的采样电阻Rs可调整输出功率和电流。在CV控制时，多模式控制实现了高性能和高效率，而且，通过内置的可编程输出线压降补偿实现了好的负载调整率。芯片在重载和CC控制时工作在PFM模式，在轻载和中载时工作在PWM模式，并且频率也会降低。
WS3253提供了软启动功能和多种全面的可恢复保护模式，其中包括：逐周期电流限制保护（OCP）、VCC电压的过压嵌位以及低压关闭（UVLO）。其中，为了更好的保护内置高压功率MOSFET，栅极驱动输出电压被嵌位在12V。
WS3253在图腾柱栅极驱动输出端使用了频率抖动技术和软驱动技术，可以很好的改善开关电源系统的EMI性能。
WS3253芯片可以作为线性电源或者RCC模式电源
的最佳替代产品，从而提高开关电源系统的整体性能，并有效地降低系统成本。

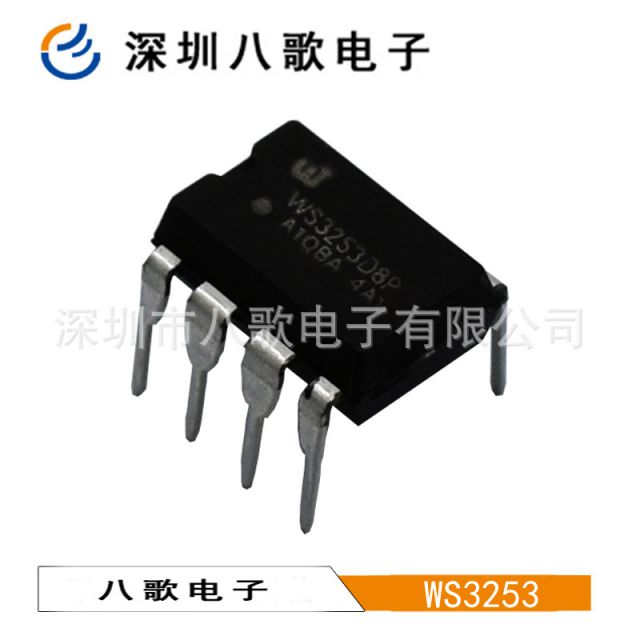

WS3253提供8-Pin的DIP-8如需购买和了解详情请点击https://detail.1688.com/offer/647200818754.html?spm=a26352.13672862.offerlist.6.27065278fTOLSy

特性

 ● 低启动电流（5uA）。

 ● 低工作电流（2mA）。
 ● 全电压范围内CV精度保持在±5%以内。
 ● 原边反馈技术使系统节省TL431和光耦。
 ● 可编程的CV、CC。
 ● 内置原边绕组电感补偿。
 ● 可编程的输出线压降补偿。
 ● 内置软启动。 ● 内置前沿消隐。
 ● 逐周期电流限制保护（OCP）。
 ● VCC过压嵌位保护。
 ● 低电压关闭功能（UVLO）。
 ● 栅驱动输出电压嵌位（12V）。
 ● 频率抖动功能及软驱动技术。
 ● 待机功耗小于100mW。

应用：

小功率AC/DC离线式SMPS：

手机/无绳电话充电器；

数码相机充电器；

小功率电源适配器；

电脑/电视辅助电源；

替代性电源。
