描述：

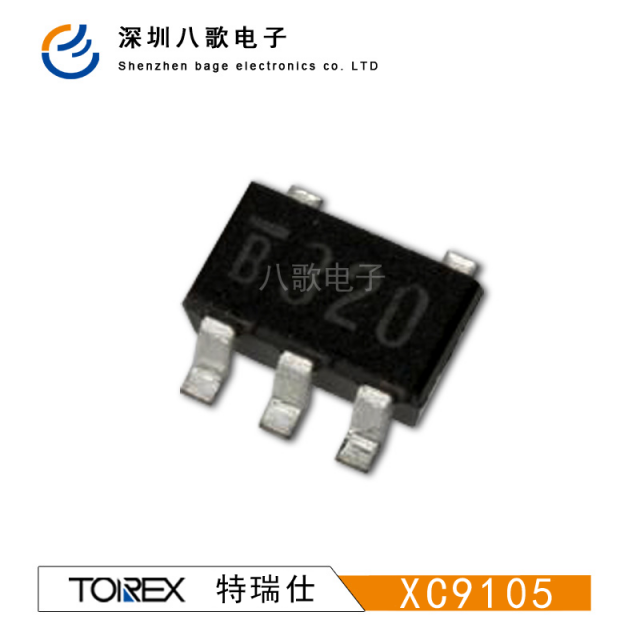

XC9105系列是PWM,PWM/PFM自动切换/手动切换控制多用途升压型DC/DC转换控制器。
不管使用哪种负载电容，输出都能保持稳定。在使用低ESR电容的时候，需要使用一个0.1Ω的RSENSE用作相位补偿。这使得使用陶瓷电容更简单并且降低了输出的纹波,减小了PCB板的使用面积。也可以使用钽电容和电解电容，这种情况下，不需要使用RSENSE。
在内部设有0.9V基准电压，因此使用外接分压电阻就可以在1.5V到30V之间自由设定输出电压。开关频率高达300kHz和180kHz，可减小外部器件的尺寸。作为客户定制产品，也有100kHz和500kHz振荡频率的产品可供选择。
XC9105系列是PWM控制型。在IC内部有一个限流电路(除500kHz版本)并且在监测FB端子的纹波电压，当纹波电压超过250mV就停止工作。复位CE端子或重新上电就能使IC恢复工作。
特点：
| 输入电压范围 | 0.9V～10V |
|---|---|
| 电源电压范围 | 1.8V～10V |
| 输出电压范围 | 1.5V～30V,可通过0.9V参考电压源和外接电阻自由设定 |
| 工作频率 | 100,180,300,500kHz(±15%),(有限流功能：180、300kHz) |
| 输出电流 | 400mA(VIN=1.8V, VOUT=3.3V) |
| 控制 | PWM |
| 高转换效率 | 85%(TYP.) |
| 待机电流 | ISTB=1.0μA(MAX.) |
| 低ESR电容 | 陶瓷电容器 |
| 限定电流功能 | 当纹波电压等于250mV时工作(180kHz版本) 也有无限流功能版本(100kHz和500kHz类型只无有限流功能版本) |
