XC6371系列是一组PWM控制的升压DC/DC转换器。XC6371系列采用CMOS工艺和激光微调技术从而达到了低功耗和高精度。 芯片自带的相位补偿和缓启动电路使得它有很好的瞬态响应和性能。
输出电压可以在2.0V到7.0V范围内以0.1V间隔选择(±2.5%)。振荡频率也可以在三个频率50,100,和180kHz (±15%)中选择。

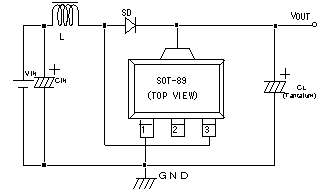

每一种内置开关管型仅使用三种外部器件就可以组成一个升压电路：电感,二极管和电容。5脚封装可以提供降低功耗的CE功能。
| 工作电压(启动电压) | 0.9V～10V |
|---|---|
| 输出电压 | 2.0V～7.0V(0.1V间隔) |
| 高精度 | ±2.5% |
| 工作频率 | 50kHz,100kHz,180kHz(±15%) |
| 最大输出电流 | 100mA(TYP.)@VIN=3.0V, VOUT=5.0V |
| 高转换效率 | 85%(TYP.)@VIN=3.0V, VOUT=5.0V* |
| 带软启动内藏 | 20ms |

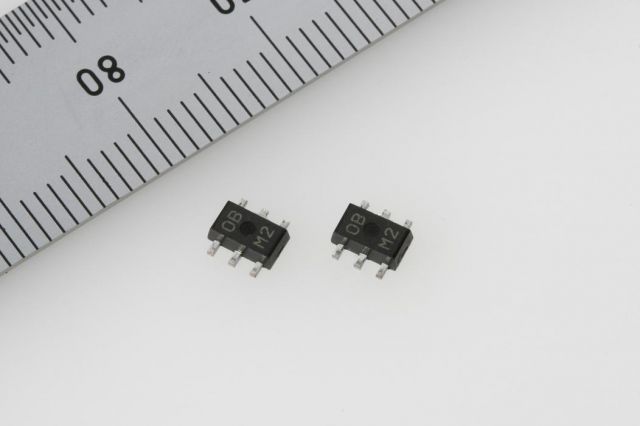

| 封装名称 | SOT-89 | 引脚数 | 3 |
|---|---|---|---|
| 个/Reel | 1,000 | 外形尺寸（mm） | 4.5 x 4.0 x 1.6 |
| 封装名称 | SOT-89-5 | 引脚数 | 5 |
|---|---|---|---|
| 个/Reel | 1,000 | 外形尺寸（mm） | 4.5 x 4.6 x 1.5 |
| 封装名称 | USP-6B | 引脚数 | 6 |
|---|---|---|---|
| 个/Reel | 3,000 | 外形尺寸（mm） | 1.8 x 2.0 x 0.6 |
